Máquina de diagnosis OBD2: qué es y las mejores del mercado

La tecnología es un recurso que desde hace algunas décadas nos acompaña para facilitarnos la vida. En especial en nuestros coches, encontramos muchos elementos tecnológicos que facilitan en gran manera la conducción y, más allá, su estado de salud. En este último aspecto nos acompañan desde mediados de los años 90 las famosas máquinas de diagnosis OBD2, también conocidas como escáneres.

Las máquinas de diagnosis OBD2 obedecen a una segunda generación de instrumentos y que no requiere de un gran conocimiento para interpretar la información que emite. Asimismo, son instrumentos con una gran compatibilidad para diversidad de modelos de coches.

Así que, si quieres conocer más sobre este instrumento, te recomendamos que leas hasta el final este nuevo post de Informes Mecánicos. Definiremos lo que es una máquina de diagnosis OBD2, funcionamiento, lenguaje y tipos, así como los aspectos que es conveniente considerar si quieres comprar una y los equipos con mejores valoraciones, especialmente portátiles.

¿Qué es una máquina de diagnosis OBD2?

Conocida también como un escáner de vehículos, la máquina de diagnosis OBD2 es un sistema y, a la vez, un protocolo que permite concentrar toda la información proveniente de un componente electrónico fundamental: la ECU o unidad electrónica central (la famosa centralita).

Con este escáner y la lectura de los datos de la ECU, se pueden descubrir si existen fallos y dónde se encuentran específicamente. Las siglas OBD obedecen al inglés de On Board Diagnostics o Diagnósticos a Bordo, es decir, sin necesidad de desacoplar o revisar físicamente el coche.

¿Qué aspectos lee este equipo? Un escáner OBD2 permite monitorear hasta los rincones más profundos, ubicados en motor, como el sistema de inyección, arranque o la admisión y hasta el sistema de transmisión. Además, su ventaja más importante es la de que puede almacenar los códigos de errores o fallos.

Los equipos más robustos son compatibles con una gran variedad de coches, también denominados escáneres universales. No obstante, existen otros equipos más sencillos se diseñaron para marcas o modelos específicos de vehículos.

Un poco de historia

Hasta hace algunos años, era de uso exclusivo en talleres. Ahora se han hecho tan versátiles que se han diseñado mucho más portátiles, y cualquier propietario de coche puede tener una. Su primera aparición fue en el año 1988, en California, para controlar los límites de emisiones.

No obstante, fue tal su éxito que para 1996 se crea el sistema OBD2 y se hizo obligatorio para todos los coches nuevos. Su homólogo en Europa se denomina EOBD, que es producto de la directiva 98/69EG, la cual obliga a los fabricantes a instalar el sistema y el puerto. Su introducción fue gradual, comenzando en el año 2000 en coches de gasolina. Para Japón, este protocolo se denomina JOBD.

El funcionamiento de este equipo

¿Cómo funciona una máquina de diagnosis OBD2? Lo primero es conectar el dispositivo al coche por medio del puerto OBD2 (que puede ser por medio de un cable o una terminal Bluetooth). Este puerto se encuentra en algunos modelos cerca del volante o del lado izquierdo del pedal del acelerador. Su función es agrupar en una sola ubicación las diferentes centralitas existentes.

Una vez que el escáner está conectado al puerto del coche comienza el proceso de lectura de los códigos y problemas a bordo. Para ello es fundamental que el coche se encuentre encendido para que el dispositivo reciba la información y esperar algún tiempo prudencial para que sean mostrados.

Al obtener los diferentes códigos de errores (o códigos OBD), se realiza la interpretación de los datos que, por recomendación, debe hacerla un especialista. Esta será la persona indicada para hacer la mejor interpretación sobre la problemática que detecta la máquina.

Los tipos y lenguajes más importantes

Entre los tipos más importantes de máquinas de diagnosis OBD2 podemos encontrar las siguientes:

• Máquinas profesionales: son equipos diseñados con un ordenador particular, además de un software específico y el cable o terminal inalámbrico que se conectará al coche.
• Equipos portátiles: son equipos algo más pequeños que los anteriores, pero su ventaja es que pueden llevarse hasta el interior del coche para realizar el análisis. Cuentan con su cable o terminal remota y pantalla.
• Equipos inalámbricos: una nueva generación. Se componen de terminales inalámbricas que se conectan al coche y, por medio de un smartphone o tableta, se realiza el diagnóstico. Son más económicos y cómodos, pero el software (aplicación móvil) puede que no esté desarrollado para determinados modelos.

Algunas de estas máquinas son bidireccionales, es decir que, además de leer también se pueden escribir o sobrescribir los datos (modificar ajustes). En cuanto a los lenguajes (o estándares), son los que permiten leer las señales de fallos provenientes de las centralitas y existen solo 5 lenguajes, a saber:

• SAE J1850
• SAE J1850 VPW
• ISO 9141-2
• ISO 14230-4
• ISO 15765 – SAE J2480

¿A quienes van dirigidas las máquinas de diagnosis OBD2?

¿Quiénes pueden comprar este tipo de máquinas para escanear coches? El público objetivo de estas máquinas están divididos principalmente en tres tipos:

• Mecánicos de taller, los cuales requieren revisar diversos datos para dar una diagnosis sobre fallos a los respectivos propietarios. No necesariamente requieren equipos portátiles, pues su trabajo se realiza en un taller mecánico.
• Propietarios de coches.
• Peritos mecánicos, los cuales utilizan su información en revisiónes pre compra de vehículos ya que normalmente se suelen desplazar a varias localizaciones en el mismo día. Los equipos portátiles son especiales para este tipo de usuarios por su facilidad de transportar.

Máquinas de diagnosis OBD2 o escáner de coches: los mejores equipos profesionales

También tenemos para ti los mejores equipos profesionales, donde son tres marcas las que tienen la mayor presencia o desarrollo de este tipo de máquinas OBD2. A continuación, los 4 modelos más destacados.

1. LAUNCH PADVII S

Una de las máquinas más potentes y actualizadas del mercado, ahora con la novedad de incluir Android 9 como sistema operativo. En cuanto a su forma exterior, el LAUNCH PADVII S parece más un maletín, con los cantos reforzados y con protección para humedad y polvo IP65.

Tras probarla hemos quedado sorprendidos por todas sus características de programación. Una de las más interesantes es la compatibilidad, y es que el LAUNCH PADVII S es compatible con el proceso tradicional, el Pass Thru o las novedosas redes CAN FD, de transmisión de datos flexible.

Esta máquina OBD2 es una de las más potentes del mercado. Además de su compatibilidad, el PADVII te ofrece:

• 8 Gb de RAM y 256 Gb de memoria de almacenamiento.
• Conexión bluetooth y WIFI.
• Información de reparaciones, VIN, entre otras.
• Funciones de mantenimiento.
• Tutoriales para el manejo de sus funciones.
• Lector y sistema de grabación de data.
• Visualización en formato red de la UCE.
• Lectura y borrado de las DTC.
• Lectura de datos de mantenimiento y datos técnicos.
• Gestión de diversos talleres.
• Los tiempos de reparación
• Esquemas electrónicos del coche y de confort.
• Localización de componentes del coche.

Entre los accesorios que hacen parte de esta máquina podemos mencionar:

• Cámara HD para acceder a sitios difíciles y determinar fallos.
• Sonda de cámara resistente a la abrasión, plegado y agua.
• Osciloscopio de 4 canales.
• Impresora WIFI.

Lo puedes conseguir por un precio de 5.295 euros.

2. LAUNCH X431 Pros V1.0

Otra de las máquinas que te traemos de calidad profesional es la X431 Pros V1.0 de LAUNCH. LAUNCH nos ha sorprendido por la increíble calidad en todos sus productos. Y es que esta versión en particular cuenta con una compatibilidad de casi el 99% de los coches que se fabrican a nivel mundial.

Otro de los aspectos que nos sorprende de la X431 es la variedad de funciones de reinicio (reset) y que según LAUNCH son 31. Podrás reiniciar los niveles de aceite, freno de aparcamiento, ABS, inyectores, adaptación del acelerador, entre otras más.

¿Qué otras cosas se pueden hacer con la máquina LAUNCH X431 Pros V1.0?

• Actualización con un solo clic a través del WIFI.
• Diversidad de idiomas.
• Pruebas activas.
• Programación y escritura de claves.
• Codificación de ECU’s de diferentes marcas como Volkswagen, BMW, SEAT, Porshe, Renault, entre otras.
• Módulos extendidos.
• Compatibilidad con hasta 24 tipos diferentes de conectores.
• El escáner LAUNCH funciona en Motor, ABS, SRS, Transmisión, TPMS, Carrocería, Red, Dirección, EPB, Sistema de chasis, entre otros.

El modelo LAUNCH X-431 tiene un coste de 959 euros.

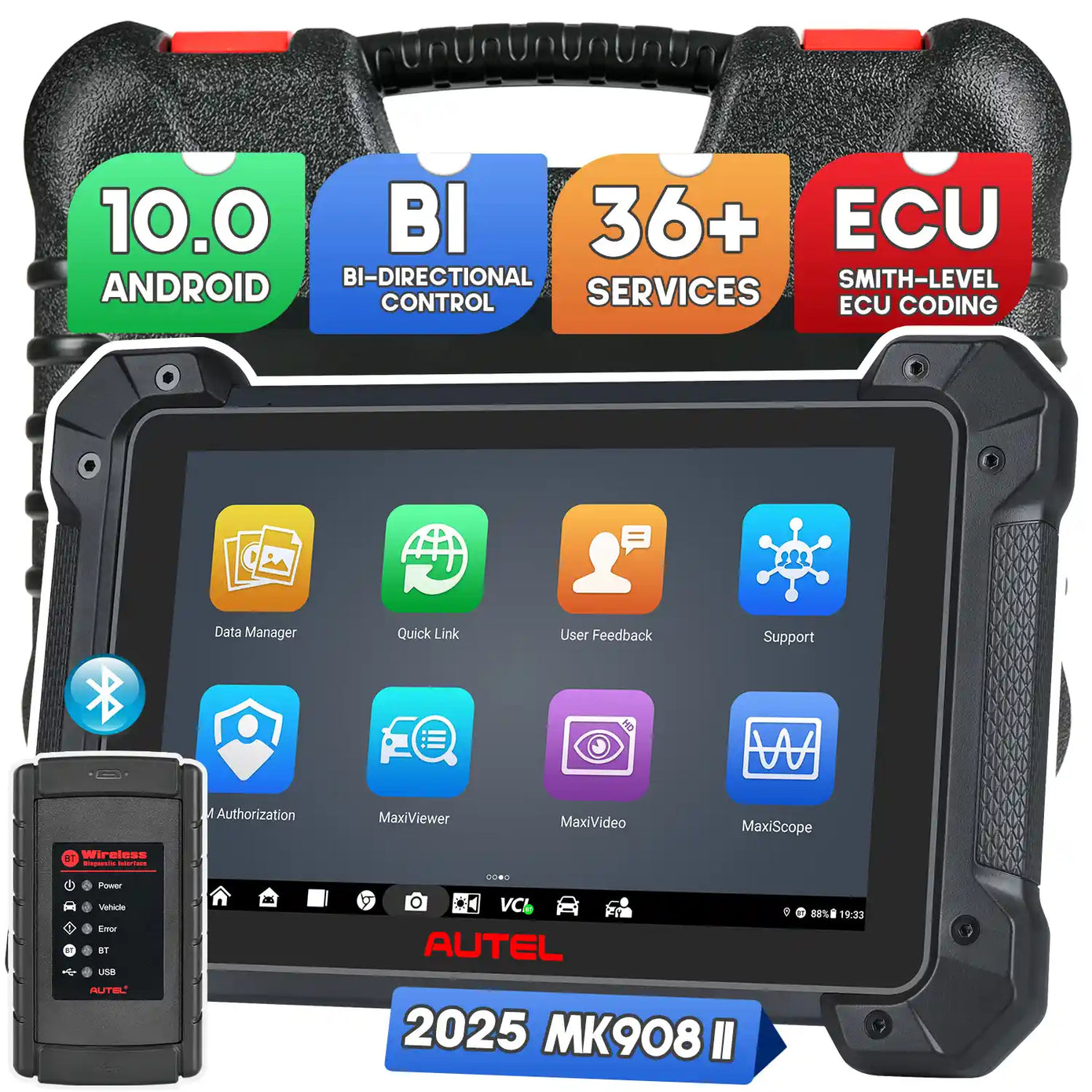

3. Autel MaxiCOM MK908 PRO II

Otra de las mejores máquinas de diagnosis que puedes encontrar viene de la mano de la marca Autel, con el modelo MaxiCOM MK908 PRO II. Desde su exterior, este modelo demuestra calidad y robustez. La Tablet que lo acompaña viene con 10.1”, un procesador Qualcomm octacore 660 y con Android 10 como sistema operativo.

Se trata de equipo completo, versátil y con atributos destacables. Uno de los que más nos impresiona es el graficado de datos en vivo, al momento de realizar pruebas.

Entre los aspectos que encontrarás con el MK908 PRO II podemos describirte lo siguiente:

• Memoria RAM de 4 Gb y 128 Gb de almacenamiento.
• Programado para dispositivos MaxiFlash por Bluetooth.
• Diversidad de accesorios.
• Permite leer y borrar diversos códigos en los sistemas de escaneo disponibles.
• Pruebas activas totalmente bidireccionales.
• Escaneo automático de VIN.
• Impresión WIFI.
• Conexión a correo electrónico.
• Compatible con una gran variedad de protocolos.
• Compatible con la mayoría de coches desde 1996.
• Flexible para actualizar a los SO más recientes de la marca.

El precio promedio de este modelo Autel es de 1700 euros.

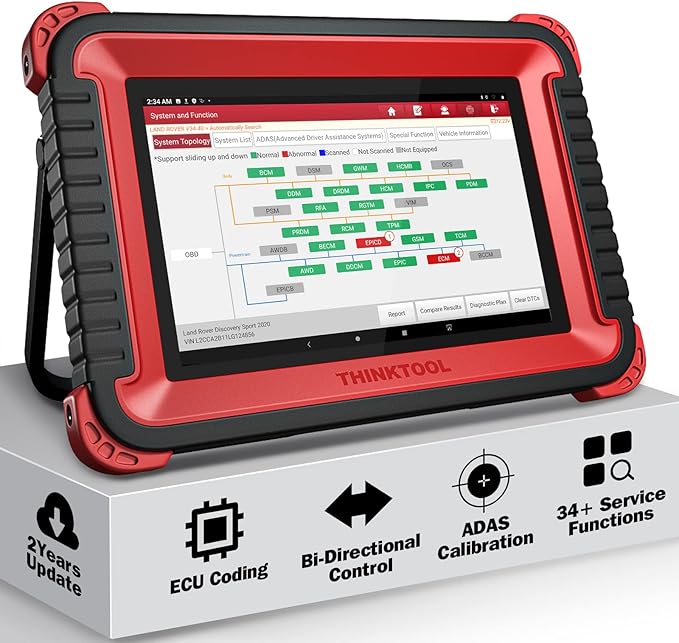

4. Thinkcar thinktool Pros

Por último, te presentamos el modelo de la marca Thinkcar, el Thinktool PROS. Este es uno de los más completos sistemas de diagnóstico de coches de tipo OBD2, que te ofrece hasta 28 funciones de servicio diferentes. Además de esto, esta máquina de diagnosis ofrece diagnostico remoto con la conexión a través de TeamViewer.

El Thinktool PROS te permite un diagnóstico completo de los sistemas de frenos, motor, neumáticos, dirección, control, batería, aceite y sistemas de seguridad SRS de más de 100 marcas de coches y gran cantidad de sus modelos. Inclusive podrás hacer la lectura automática del VIN.

Además de esto:

• Cuenta con 4 Gb de RAM y 64 Gb de memoria de almacenamiento, con procesamiento de gran poder.
• Hasta 8 módulos de expansión.
• Ofrece diagramas de topología, para entender cada una de las líneas de conexión del coche.
• Sistema de diagnóstico remoto e inteligente.
• Ofrece pruebas de acción.
• Inicialización de sistemas.
• Recalibración de sensores.
• Codificación ECU.

La máquina Thinkcar Thinktool Pro OBD2 tiene un coste de 725 euros.

Fallas típicas que se detectan con las máquinas de Diagnosis OBD2

Debido a la cantidad de componentes electrónicos que tienen los coches en la actualidad, existe una gran variedad de errores que estos pueden detectar. Los más comúnes que se pueden detectar con estas máquinas te los mencionamos a continuación:

• Diversos fallos en los frenos, especialmente los sistemas ABS.
• La presión de los neumáticos. Muchos coches actualmente permiten observar la presión de cada uno de ellos.
• Los diversos mantenimientos del coche, en particular lo que refiere al cambio de aceite de motor y los filtros de aceite, aire, entre otros.
• Verificación de estado de las bujías, motor de arranque.
• Estado del sistema de acondicionamiento de aire.
• Estado del sistema de inyección de combustible y aire.
• Niveles de los diversos fluidos: fluido para frenos, sistema de dirección, caja de cambios, anticongelante, entre otros.
• Medición de la emisión de gases.
• Averías del motor.
• Medición de la aceleración.
• Estado de las diversas luces del coche, tanto externas como internas, así como del sistema eléctrico.

En conclusión, las máquinas de diagnosis podrán medir aspectos o fallos del coche en función de los sensores con los que esté equipado.

Elige el escáner OBD2 adecuado: lo que debes considerar

Por último, ¿cómo elegir una máquina de diagnosis OBD2? Bajo estas líneas te decimos los 3 elementos que te permitirán seleccionar la máquina que se adapte a tus necesidades, tales como el tamaño o la cantidad de datos que requieras conocer.

Verifica su tamaño

Existen una gran cantidad de maquinas OBD2, y una de las cosas que influye en su complejidad es el tamaño. Algunos escáneres son lo bastante pequeños como para configurarse o manejarse con apenas un dispositivo móvil. Otros en cambio, requieren hasta de un ordenador (son más voluminosos).

Revisa sus características

Los equipos más sencillos solo proporcionarán datos, códigos y cuentan con funcionalidades sencillas. En cambio, los equipos de categoría profesional tienen más funcionalidades y hasta pueden interpretar las necesidades de los fallos y revisión de los parámetros en tiempo real.

Compatibilidad con los coches

Para concluir, es conveniente que el equipo que elijas tenga una alta compatibilidad con marcas y modelos. Ahora bien, en los tiempos actuales, los sistemas OBD2 cuentan con terminales inalámbricos y aplicaciones móviles. Para esta última, es necesario que la misma sea compatible con el dispositivo móvil que tengas (Android o Apple).
